安徽遠洋儀表電纜有限公司今天為大家介紹
屏蔽控制電纜的相關知識。屏蔽控制電纜，顧名思義是屬于引用于信號傳輸?shù)囊活惪刂齐娎|，這類控制電纜需要有一定的信號保護作用，所以我們稱之為屏蔽。
屏蔽控制電纜的護套一般有聚氯乙烯護套或者氟塑料及硅橡膠護套，不論是哪種護套材料，它們需要在絕緣、屏蔽也就是信號保護、耐機械變形等方面有一定的強度。使得電纜可以長久有效且穩定的工作下去。
1． 屏蔽控制電纜交流額定電壓：U0/U 450/750KV；
2． 屏蔽控制電纜最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃，可溶性聚四氟乙烯(PFA)絕緣不超過260℃；
3． 屏蔽控制電纜最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃，氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃；
4． 屏蔽控制電纜電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)；
5．
屏蔽控制電纜電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍，銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍，氟塑料絕緣和護套電纜最小為電纜外徑的8倍。
屏蔽控制電纜基本型號及名稱
|
型號(ZR192-)KFF |
氟46(進口PFA)絕緣和護套控制電纜 |
|
型號(ZR192-)KFFP |
氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制電纜 |
|
型號(ZR192-)KFFR |
氟46(進口PFA)絕緣和護套控制軟電纜 |
|
型號(ZR192-)KFF22 |
氟46(進口PFA)絕緣和護套鋼帶鎧裝控制電纜 |
|
型號(ZR192-)KFFRP |
氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制軟電纜 |
|
型號(ZR192-)KFFP1 |
氟46(進口PFA)絕緣和護套鍍錫銅編織屏蔽控制軟電纜 |
|
型號(ZR192-)KFFP2 |
氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制電纜 |
|
型號(ZR192-)KFFRP2 |
氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜 |
|
型號(ZR192-)KFV |
氟46(進口PFA)絕緣聚氯乙烯護套控制電纜 |
|
型號(ZR192-)KFVR |
氟46(進口PFA)絕緣聚氯乙烯護套控制軟電纜 |
|
型號(ZR192-)KFVP |
氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜 |
|
型號(ZR192-)KFVRP |
氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜 |
|
型號(ZR192-)KFVP2 |
氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜 |
|
型號(ZR192-)KFV22 |
氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜 |
|
型號(ZR192-)KFRV22 |
氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜 |
|
型號(ZR192-)KFVP2-22 |
氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 |
|
型號(ZR192-)KFGR(YGC-KF46R) |
氟46(進口PFA)絕緣硅橡膠護套控制軟電纜 |
|
型號(ZR192-)KFGPR(YGC-KF46RP) |
氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
備注：采用進口PFA材料型號前加ZR192，需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
屏蔽控制電纜代號名稱和含義
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
F |
聚全氟乙丙烯(F46)最高工作溫度200℃ |
|
可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192) |
|
護套材料 |
F |
聚全氟乙丙烯(F46)最高工作溫度200℃ |
|
可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192) |
|
V |
聚氯乙烯 |
|
G |
硅橡膠 |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
P2 |
銅帶繞包屏蔽 |
|
P3 |
鋁塑繞包屏蔽 |
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
23 |
鋼帶鎧裝聚乙烯護套 |
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
33 |
鋼絲鎧裝聚乙烯護套 |
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
R |
多股絞合導體 |
以上是安徽遠洋儀表電纜有限公司為大家整理的有關
屏蔽控制電纜的相關知識。歡迎您來電咨詢選購。
安徽遠洋儀表電纜廠家專業生產
計算機電纜,
控制電纜,
耐高溫電纜,
壓力表等線纜儀表數十年，安徽遠洋集團熱情期待您的來電！以上是有遠洋集團為大家整理的有關“
屏蔽控制電纜有哪些？”相關內容，掌握最專業全面的
屏蔽控制電纜相關信息。本文地址：http://www.100im.cn/xinwenzhongxin/xingyexinwen/2014/1016/709.html轉載請勿刪除，謝謝！安徽遠洋儀表電纜專業生產
計算機電纜/
控制電纜/
耐高溫電纜/
壓力表等儀表電纜 歡迎您致電：13516409079

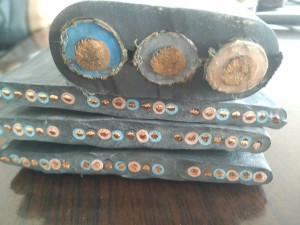

乙丙橡膠扁平電纜
變頻器專用電力電纜

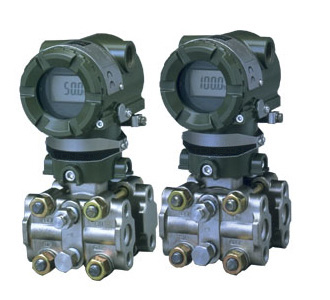

高精度智能變送器
